電壓差分探頭

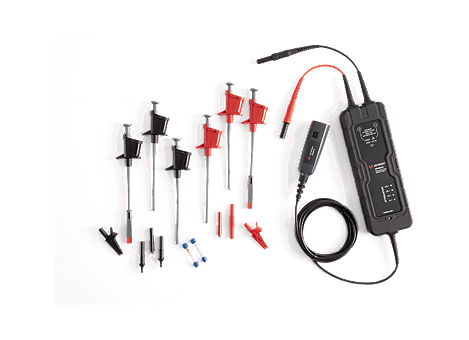

| 示圖 |  |
 |
 |
 |
 |
| 名稱型號 | N2891A | N2790A | N2791A | N2792A | N2793A |
| 頻率范圍 | 70 MHz | 100 MHz | 25 MHz | 200 MHz | 800 MHz |
| 上升時間 | 5 ns | 3.5 ns | 14 ns | 1.75 ns | 437 ps |
| 衰減比 | 100:1/1000:1 | 50:1/500:1 | 10:1/100:1 | 10:01 | 10:01 |
| 輸入電阻 | 100MΩ | 8 MΩ | 8 MΩ | 500 kΩ (每一端對地)1 MΩ (輸入端之間) | 100 kΩ (每一端對地)200 kΩ (輸入端之間) |
| 輸入電容 | ?5 pF | ?3.5 pF | 8 Pf | 7 pF(每一端對地)3.5 pF(輸入端之間) | 2 pF(每一端對地)1pF(輸入端之間) |
| 輸出阻抗 | |||||
| 對地最大輸入電壓 | ±7000 V (1000:1)±700 V (100:1) | ±1000 V (CAT II) ±600 V (CAT III) | ±700 V (100:1)±70V (10:1) | ±60 V | ±30V 共模 |
| 最大差分輸入電壓 | ±7000 V (1000:1)±700 V (100:1) | ±1400 V (500:1)±140 V (50:1) | ±700 V (100:1)±70 V (10:1) | ±20 V | ±15V 差分 |
| 特點 | |||||
| 輸入基準噪聲 | 6 mVrms | 4.7 mVrms | |||
| 線纜長度 | 120 厘米 | 120 厘米 | |||
| 供電方式 | 它由4 節 AA 電池或 示波器或 PC 中的USB 主機端口通過附帶的 USB 電源線供電。 | AutoProbe 接口供電 | 使用示波器和 PC 中的 4 節 AA 電池或 USB 主機端口進行供電 | 一節 9V 電池或 USB 電源線(5 V 至 9V, 90mA) | 9V 電池或 USB 電纜供電(標配) |
| 兼容示波器型號 | 可兼容具有 1 M??BNC 輸入的任何示波器 | InfiniiVision 3000 X、4000 X、6000 X 系列和高帶寬探頭支持 Infiniium 9000A/H, S 系列、90000A、90000X/Q /Z(使用 N5442A) | 可兼容具有 1 M??BNC 輸入的任何示波器 | 任何具有 50 Ω BNC 輸入的示波器 | 任何具有 50 Ω BNC 輸入的示波器 |
| 示圖 |  |
 |
 |
 |
 |
| 名稱型號 | N2750A~N2752A | N2818A | N2819A | N2804A | N2805A |
| 頻率范圍 | 1.5GHz~6GHz | 200 MHz | 800 MHz | 300 MHz (無延長引線)120 MHz (有延長引線) | 200 MHz |
| 上升時間 | 233 ps/100ps/58.3ps | 1.75 ns | 437 ps | ||
| 衰減比 | 2:1/10:1 | 10:01 | 10:01 | 100:1 | 50:1 |
| 輸入電阻 | 200 k??± 2 % (differential mode)100 k??± 2 % (single-ended mode)50 k??± 2 % (common mode | 500 kΩ (每一端對地)1 MΩ (輸入端之間) | 100 kΩ (每一端對地)200 kΩ (輸入端之間) | 4 MΩ | 4 MΩ |
| 輸入電容 | 700 fF | 7 pF(每一端對地)3.5 pF(輸入端之間) | 2 pF(每一端對地)1pF(輸入端之間) | 4 pF | 4 pF |
| 輸出阻抗 | |||||
| 對地最大輸入電壓 | ± 15 V (from DC to 100 Hz)， ± 2.5 V (for >100 Hz)* | ±60 V | ±30V 共模 | ||
| 最大差分輸入電壓 | ± 1 V， 2 Vpp (@2:1)/± V， 10 Vpp (@10:1) | ±20 V | ±15V 差分 | ?±300 V(AC+DC) | ?±100 V(AC+DC) |
| 特點 | 多模探頭 | 高壓高速 | 高壓高速 | ||
| 輸入基準噪聲 | 6 mVrms | 4.7 mVrms | |||
| 線纜長度 | 120 厘米 | 120 厘米 | 1.2m | 5m | |
| 供電方式 | AutoProbe接口供電 | AutoProbe接口供電 | AutoProbe接口供電 | AutoProbe接口供電 | AutoProbe接口供電 |
| 兼容示波器型號 | InfiniiVision 3000 X、4000 X、6000 X 系列和高帶寬探頭支持 Infiniium 9000A/H， S 系列、90000A、90000X/Q /Z(使用 N5442A) | N2818A/19A: Keysight InfiniiVision 3000 X、4000 X、6000 X 系列和 Infiniium 9000A/H， S 系列、90000A、90000X/Q /Z(使用 N5442A) | N2818A/19A: Keysight InfiniiVision 3000 X、4000 X、6000 X 系列和 Infiniium 9000A/H, S 系列、90000A、90000X/Q /Z(使用 N5442A) | 3000，4000，6000，9000，S系列 | 3000，4000，6000，9000，S系列 |
