將信號與噪聲分離
使用帶有定制專用集成電路 （ASIC） 的便攜式示波器執行數字調試，該電路提供的垂直分辨率是其他通用示波器的四倍，注入噪聲是其他通用示波器的一半。?使用示波器進行調試可以發現噪聲之外的小信號，捕獲最輕微和罕見的信號毛刺，從而排除設計故障并確保產品質量。
使用 14 位模數轉換器 （ADC） 將垂直分辨率提高四倍。
查看具有 50 μVRMS?本底噪聲的較小信號。
以 1.3 M 波形/秒的更新速率查找信號毛刺。
以全采樣率和 100 Mpts 的深存儲器捕獲更長的時間跨度。
顯示多達 4 個獨立信號并單獨控制縮放。
使用區域觸發在幾秒鐘內隔離信號 — 只需在屏幕上畫一個框即可。
使用 Keysight Fault Hunter 表征信號、尋找錯誤并自動保存。
使用快速傅里葉變換、直方圖和波特圖執行高級分析。
調試分辨率為 4 倍、本底噪聲為 1/2 的設計
通過使用示波器進行調試來確保產品質量，該示波器可以看到噪聲之外的小信號

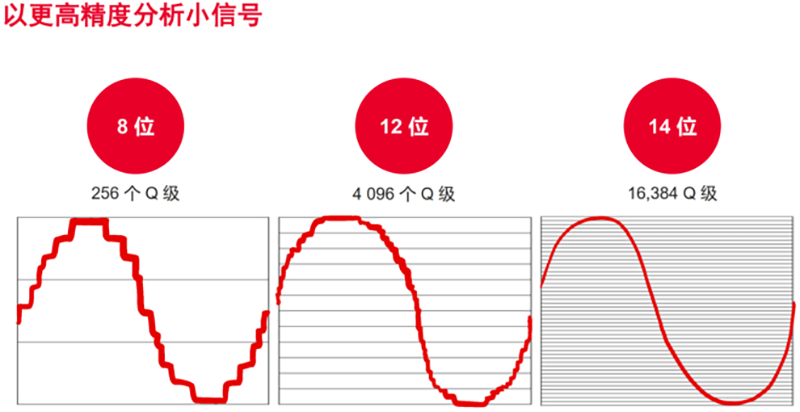

14位 ADC提供4倍的分辨率
實現高垂直精度的關鍵元件是 ADC。?ADC 位數越多，垂直分辨率越高，信號表示就越準確。

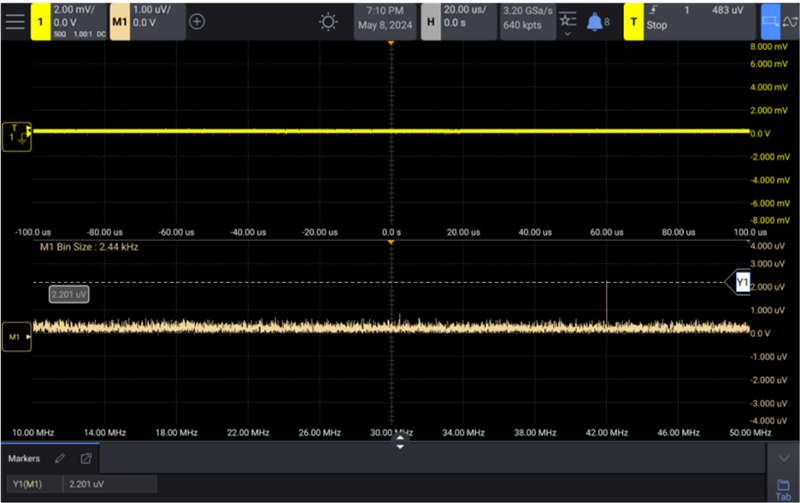

低底噪，捕獲具有?50 μVRMS?本底噪聲的較小信號
所有電子設備（包括示波器）都會產生一定程度的噪聲。 但是，目標是盡可能減少噪聲。 較低的本底噪聲意味著示波器對信號的影響較小，從而實現更準確的測量。
Keysight InfiniiVision HD3 在全 1 GHz 帶寬下具有 50 μVRMS 的本底噪聲，在噪底性能方面樹立了新的標桿。 您可以通過 HD3 上的帶寬限制和波形平均選項進一步降低噪聲。
高級分析功能
使用高級軟件功能自動進行復雜測量：
使用快速傅里葉變換 （FFT） 將時域信號轉換為頻域信號。
將信號與預定義模板進行比較，以便通過模板測試進行快速通過/失敗分析。
使用波形和測量直方圖分析抖動和噪聲的統計分布。
使用波特圖執行頻率響應分析。
通過區域觸發在幾秒鐘內隔離信號 - 只需用手指在屏幕上畫一個框即可。

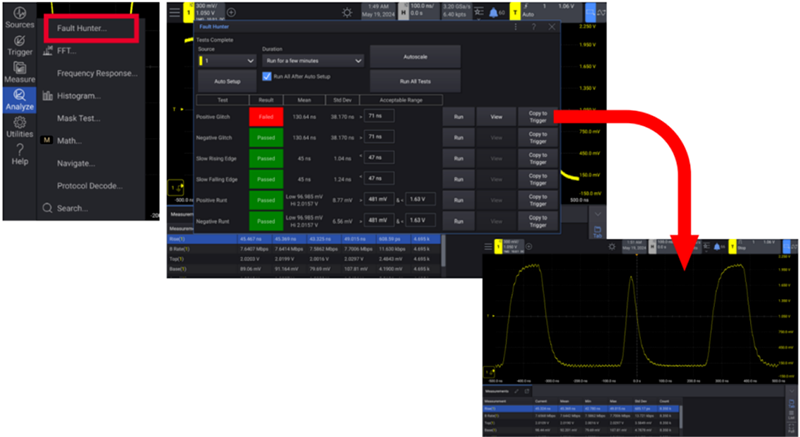

使用 Fault Hunter表征信號、尋找錯誤并自動保存。
七合一儀器
HD3 不僅僅是一臺示波器，還可以幫助您節省寶貴的工作臺空間，通過支持額外的儀器集成，在相同的占地空間內提供更多功能：
具有 2 個或 4 個模擬通道的示波器

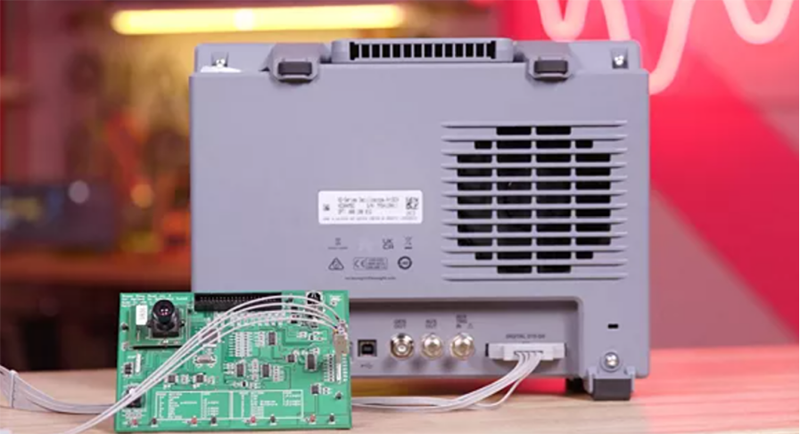

混合信號示波器，可添加 16 個數字通道
協議分析儀
頻率響應分析儀（波特圖）
100 MHz 任意波形發生器
三位數字電壓表
帶累加器的 8 位計數器
